無線・デジタル精密水準器 LevelMan ADL-G

新製品

レベルマン ADL-Gシリーズ

LevelMan ADL-G

無線・デジタル水準器

測定範囲:±0.02~99.99  [mm/m]

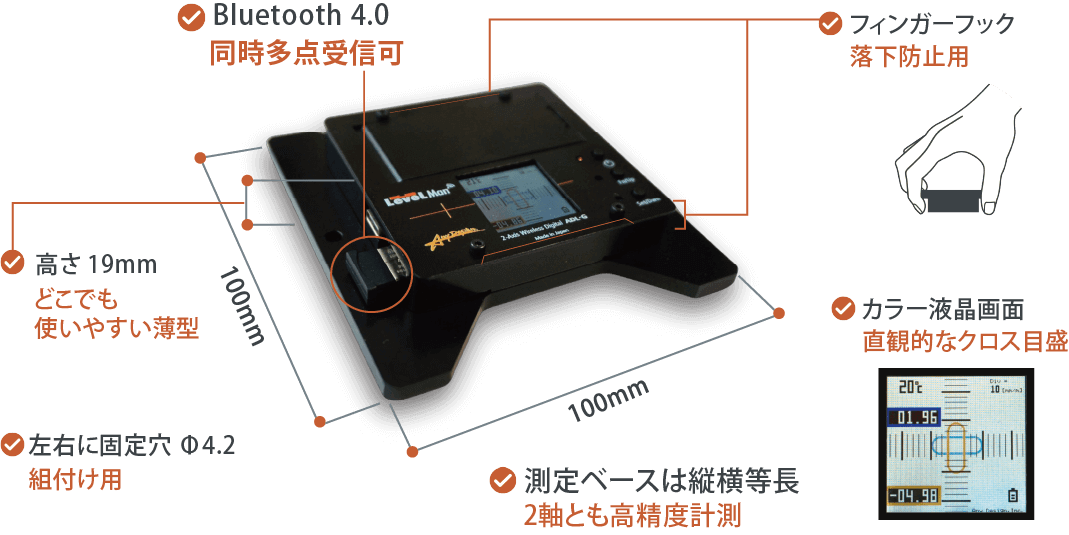

LevelMan(レベルマン)ADL-Gシリーズは、重力センサーを使用し、XYの2軸の同時測定が行えるハンディなデジタル精密水準器です。

落下防止用のフィンガーフックが付きました。

デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ
  • レベル出し工数大幅削減
  • DX化に大幅貢献
デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

でも、く、簡単に、レベル出し作業が行えます

多点計測・同時受信

無線送信機を搭載しており、同時接続数に制限はありません。離れた場所でも、手元で、複数のLevelMan ADL-Gによる同時多点計測が可能です。

多点計測・同時受信:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

複数端末・同時受信

複数の作業者が、タブレットなどで同一データを受信・モニターができ、迅速なレベル出しが可能です。

複数端末・同時受信:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

付属・無線アプリケーション-G

(Windows11(10))

本アプリはLevelMan ADL-G の同梱品(無償)です。



  • 手元のタブレットでXY2軸の測定結果を見ながらレベル調整ができ、作業効率の大幅アップが見込めます。
  • 見慣れた「気泡の移動」で傾斜を表示するため、これまでの目視型と同じ感覚で作業ができ、かつ、デジタルで正確な数字も得られます。
  • 「目盛感度」ボタン(Div)で「気泡の移動」量が選択可能です。ラフから微細調整まで1台で行うことができます。
標準・無線アプリケーション-G:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

カスタムアプリケーション

「複数台のレベルマンの計測値を一画面に表示したい」というようなお客様のご要望に応じ、カスタマイズ可能なカスタムアプリをご用意しています。是非ご相談ください。

  • 多点レベル測定アプリ
  • 同時に10カ所をレベル測定
  • 多数合否判定
  • ねじれも一目瞭然
  • データーロガーアプリ
  • 同時に10カ所を自動ロギング
  • 同時多数測定

ADL-G + 付属・無線アプリケーション-G

※付属・無線アプリケーション-GはLevelMan ADL-G の同梱品(無償)です。

離れた場所でも、タブレットでレベルマンの計測値(XY2軸)を確認できます。

高精度セルフゼロ機能内蔵

自己校正のミス無し、ゴミはさみも確認可

標準・無線アプリケーション-G:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

データの共有が可能

何台のタブレットでも同時にデータ受信

ADL-G+標準・無線アプリケーション-G:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

*弊社は東京都立産業技術研究センターと共同研究をしています。
*LevelManは(株)日本能率協会コンサルティング IoT7つ道具に認定(No.0026)

LevelMan ADL-G × 付属・無線アプリケーション-G

応用例

排水枡/フランジ傾斜測定

工作機械設置

平面度測定

ADL-G応用例:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

揚排水ポンプ

ADL-G応用例:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

傾斜角度異常検知

ADL-G応用例:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

電動機等回転機器の
芯出し・設置

ADL-G応用例:デジタル水準器・精密水準器 LevelMan ADL-Gシリーズ

ADL-Gシリーズの仕様

製品型式 ADL-G-020 ADL-G-100
傾斜センシング部 Y軸(Roll角)、 X軸 (Pitch角)
  最小読取り値 0.02 mm/m 0.1mm/m
測定精度 ±0.06 mm/m ±0.3 mm/m
測定範囲 ±99.99 mm/m ±99.99 mm/m
応答時間 約0.1秒
温度センシング部
  測定範囲 0.0~40.0 ℃  (本体内部温度)
共通部
  データ 傾斜値 温度 電池残アラート 無線通信断アラート
データ・ポート 有線:USB-C
無線:Bluetooth 4.0 ドングル(添付品)
(有線・無線共に常時出力)
電源 有線:USB-C
電池:単4電池x2本 (NiMH充電池を推奨。添付品はアルカリ電池)
連続使用時間 50時間 (電池容量900 mAh)
測定ベース L100 x D100 x H 6 mm (高平面度 耐食アルミ)
外形寸法 L100 x D100 x H19 mm
質量 0.45kg
使用温度 20 ℃ ±10 ℃
保存温度 20 ℃ ±20 ℃
標準添付 付属・無線アプリケーション-G (Windows11(10))、検査成績書、校正書、トレーサビリティ体系図



Option
ベース V溝アダプター


* 仕様は予告なく変更することがあります。

標準価格(税抜き)

本体

ADL-G-020

最小読取値:0.02 mm/m
180,000

ADL-G-100

最小読取値:0.1 mm/m
117,000

「デモ機でお試し」をお勧めしています

無料で2週間お試し頂けます。
デモ機はADL-Gを1台と付属・無線アプリケーション-Gをインストールしたタブレット1台のセットです。
本タブレットには、無線(Bluetooth)によるリモート測定とXY2軸の各10個までのデータをロギング可能なアプリケーションがインストールされており、測定がすぐに開始できます。
